Что такое медицинские трубки для перистальтических насосов и как они используются в медицине?

Что делают медицинские перистальтические насосы и почему они важны

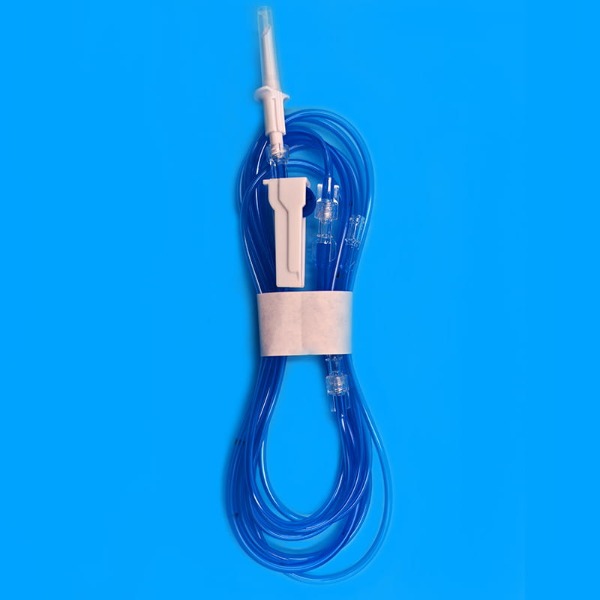

Медицинская трубка перистальтического насоса Это гибкие, прецизионно экструдированные трубки, которые подают стерильные жидкости через головку насоса без какого-либо контакта жидкости с механизмом насоса. Они работают за счет многократного сжатия и расслабления – ротор с роликами последовательно сжимает трубку, проталкивая жидкость вперед и предотвращая обратный ток. В клинических условиях эти трубки позволяют доставлять кровь, внутривенные растворы, диализат или энтеральное питание без загрязнения с типичной точностью потока от ±1% до ±2% и скоростью потока от 0,1 мл/ч до нескольких л/ч. Их одноразовая конструкция исключает риск перекрестного заражения, что делает их незаменимыми для инфузионных насосов, аппаратов для диализа и хирургических аспираторов.

Основной принцип работы: как работает трубка медицинского перистальтического насоса

Трубка насоса действует как единственный компонент, контактирующий с жидкостью. Ролики или башмаки головки насоса сжимают трубку в определенной точке окклюзии, создавая уплотнение, которое перемещается вдоль трубки. За роликом трубка принимает исходную форму, создавая вакуум, который втягивает больше жидкости. Это действие положительного вытеснения гарантирует, что перемещаемый объем жидкости равен рабочему объему пробирки за один оборот ролика, обычно 0,1–10 мл за оборот в зависимости от внутреннего диаметра пробирки (например, внутренний диаметр 1,6 мм обеспечивает подачу ~0,5 мл/об, а внутренний диаметр 6,4 мм подает ~8 мл/об). Никаких клапанов не требуется – сама трубка действует как односторонний путь потока благодаря последовательности роликов.

Ключевые эксплуатационные параметры:

• Формула расхода: Расход = (внутренняя площадь поперечного сечения трубы) × (длина в сжатом состоянии на ролик) × (скорость ролика). Для пробирки с внутренним диаметром 3,2 мм каждый ролик выталкивает ~0,8 мл/оборот.
• Сила окклюзии: В медицинских насосах используется контролируемый зазор – обычно на 0,1–0,3 мм меньше толщины стенки трубки, что обеспечивает надежное уплотнение без чрезмерного износа.
• Диапазон давления: Стандартные медицинские трубки выдерживают давление до 2–5 бар (30–75 фунтов на квадратный дюйм); усиленные трубки выдерживают давление 7–10 бар для применений с высоким давлением, таких как шунтирование сердца.

Состав материала и данные о производительности

Трубки медицинских перистальтических насосов должны быть биосовместимыми (ISO 10993), устойчивыми к усталости и химически инертными. В таблице ниже показаны три доминирующих материала с их ключевыми характеристиками:

Силиконовые трубки широко используются в общей медицинской инфузии благодаря своей динамической гибкости: они выдерживают более 10 миллионов циклов сжатия с дрейфом потока менее 5%. Для парентерального питания, содержащего липиды, предпочтительным является ТПЭ, поскольку силикон может поглощать липиды и изменять свою механическую податливость через 24–48 часов.

Критические факторы производительности для безопасного медицинского использования

1. Точность потока и постоянство окклюзии

Медицинские насосы требуют точности потока в пределах ±2% для инфузий и ±5% для менее важного энтерального питания. Ключевое значение имеет допуск по толщине стенки трубки: отклонение ±0,05 мм изменяет силу окклюзии примерно на 15 %, что напрямую влияет на точность измерения объема. Медицинские пробирки премиум-класса измеряются лазером во время экструзии, чтобы обеспечить отклонение внутреннего диаметра < 0,03 мм.

2. Откол и образование частиц

Повторное сжатие может привести к высвобождению микрочастиц (отколам). Для внутривенного применения допустимый предел частиц составляет < 100 частиц/мл > 10 мкм (USP <788>). Силикон, отвержденный платиной, производит на 70–90% меньше частиц, чем силикон, отвержденный пероксидом. В насосах для крови трубки из ТПЭ с низким растрескиванием снижают риск тромбоэмболии.

3. Усталостный ресурс и интервалы замены

Клинические протоколы часто заменяют трубки помпы каждые 24–48 часов для помп непрерывной инфузии, даже если они рассчитаны на более длительный срок. Данные показывают, что после 100 часов непрерывной откачки при 60 об/мин силиконовые трубки сохраняют 92–96% исходной эффективности потока, а через 200 часов эффективность падает до 85–90%. В большинстве больничных протоколов для обеспечения точности ±2% установлено 72 часа.

Основные медицинские применения с особыми требованиями к трубкам

• Инфузионные насосы (шприцевые и объемные): Пробирки с малым внутренним диаметром (0,8–2,4 мм), диапазон скорости потока 0,1–999 мл/ч. Требуется низкий гистерезис и отсутствие эффекта памяти. Силикон или ТПЭ с твердостью по Шору А 50–60.
• Аппараты для диализа: Больший внутренний диаметр (4–8 мм), совместимая с кровью внутренняя поверхность, индекс гемолиза < 2% . ТПЭ или поливинилхлорид (медицинского класса) с гладким отверстием для предотвращения повреждения эритроцитов.
• Хирургическая аспирация и ирригация: Армированная силиконовая трубка с толщиной стенок 2,0–2,5 мм выдерживает вакуум до -90 кПа без разрушения. Скорость потока до 3 л/мин.
• Энтеральное питание: Мягкий, устойчивый к излому силикон или ТПЭ, внутренний диаметр 3–5 мм. Должен выдерживать многократные зажимы и разжатия. Типичный срок службы: 7–14 дней периодического использования.

Во всех случаях стандартными являются одноразовые стерилизованные (EtO или гамма-излучением) пробирки, хотя автоклавируемые силиконовые пробирки (5–10 циклов при 134°C) доступны для многоразовых наборов насосов в МРТ-совместимых или портативных насосах с батарейным питанием.

Почему перистальтические трубочные насосы превосходят другие методы перемещения медицинских жидкостей

По сравнению с поршневыми или диафрагменными насосами перистальтические системы с медицинскими трубками обеспечивают:

• Отсутствие перекрестного загрязнения: С жидкостью контактирует только трубка. Чистка или стерилизация между пациентами заменяется простой заменой трубок.
• Нежное сцеживание: Сдвиговое напряжение на кровь или чувствительные биологические препараты в 2–3 раза ниже, чем у пластинчато-роторных насосов. Повреждение эритроцитов (гемолиз) остается ниже 1,5% при типичной скорости диализного потока.
• Возможность самовсасывания и работы всухую: Трубки могут работать всухую неограниченное время без повреждений, в отличие от центробежных насосов.
• Точность независимо от противодавления: Расход изменяется менее чем на 1% от нулевого до номинального давления из-за конструкции объемного типа.

Роль трубки настолько важна, что производители насосов указывают точные размеры трубки (толщина стенки, внутренний диаметр и твердость), чтобы гарантировать соответствие CE и FDA. Увеличение толщины стенки на 0,1 мм может повысить силу окклюзии на 30 %, изменяя поток на 10–15 %, поэтому медицинские трубки для помп всегда аттестуются как часть сертифицированной системы трубок для помпы.
